Auto pri rozjazde trhá, pri zrýchľovaní stráca výkon a na prístrojovej doske sa rozsvietila kontrolka motora. Navyše sa DPF regeneruje častejšie než predtým. Je príčinou zanesený EGR ventil, problém s filtrom pevných častíc alebo porucha inej časti motora?
EGR a DPF môžu spôsobovať podobné príznaky, ale ich poruchy sa diagnostikujú odlišne. EGR reguluje množstvo výfukových plynov vracajúcich sa do motora. DPF zachytáva sadze vo výfukovom systéme.
Pri nesprávnej činnosti EGR sa môže zmeniť priebeh spaľovania a zvýšiť množstvo sadzí, ktoré musí DPF zachytiť. Časté regenerácie však môžu mať aj úplne inú príčinu. Rozhodujúce sú údaje z diagnostiky a kontrola konkrétnych komponentov.
Zanesený EGR alebo DPF? Aký je medzi nimi rozdiel?
EGR ventil a DPF filter sú súčasťou emisného systému dieselového motora, ale každý má inú úlohu.
EGR (Exhaust Gas Recirculation) vracia za určitých prevádzkových podmienok časť výfukových plynov späť do sania. Tým pomáha znižovať teplotu spaľovania a tvorbu oxidov dusíka (NOx).
DPF (Diesel Particulate Filter) zachytáva pevné častice, predovšetkým sadze vznikajúce pri spaľovaní nafty. Zachytené sadze sa za vhodných podmienok odstraňujú regeneráciou. Vo filtri sa však postupne hromadí aj nehorľavý popol, ktorý bežná regenerácia neodstráni.
| Kritérium | EGR ventil | DPF filter |
|---|---|---|
| Hlavná úloha | Znižuje tvorbu NOx recirkuláciou spalín | Zachytáva pevné častice vo výfukových plynoch |
| Typická porucha | Zanesenie karbónom, zaseknutie ventilu, porucha ovládania | Nadmerné zanesenie sadzami, nahromadený popol, poškodenie alebo chyba snímačov |
| Možné príznaky | Trhanie, nerovnomerný chod, slabšia reakcia na plyn | Časté regenerácie, kontrolka DPF, obmedzenie výkonu |
| Dôležité diagnostické údaje | Činnosť EGR, množstvo nasávaného vzduchu, hodnoty MAF a MAP | Diferenčný tlak, teploty, vypočítané zaťaženie filtra a priebeh regenerácií |
| Možné riešenie | Čistenie, oprava ovládania alebo výmena ventilu | Odstránenie príčiny, regenerácia, odborné čistenie alebo výmena |
Rovnaká strata výkonu tak môže mať odlišný pôvod. Pri EGR môže byť problémom ventil zaseknutý v otvorenej polohe. Pri DPF môže výkon obmedzovať zvýšený protitlak výfukových plynov.
Preto sa pri diagnostike kontrolujú odlišné hodnoty, aj keď vodič pozoruje podobné správanie auta.

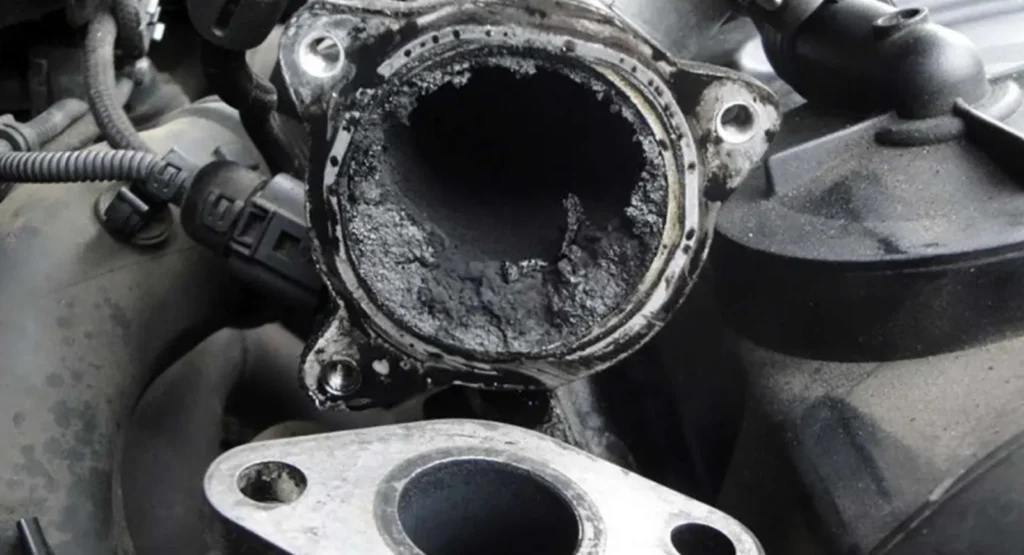

Prečo sa EGR ventil zanáša?
Množstvo spalín, ktoré EGR prepúšťa do sania, sa mení podľa otáčok, zaťaženia a teploty motora. Ventil môže byť ovládaný elektricky alebo podtlakom, podľa konštrukcie vozidla.
Problém nastáva, keď sa v systéme začnú hromadiť usadeniny. Výfukové plyny obsahujú sadze a do sacieho systému sa zároveň dostáva olejová hmla z odvetrania kľukovej skrine. Ich kombináciou vznikajú lepkavé karbónové nánosy.
Usadeniny postupne zmenšujú priechod, ktorým prúdia spaliny, alebo bránia správnemu pohybu ventilu. EGR sa potom nemusí otvárať a zatvárať podľa požiadaviek riadiacej jednotky.
Zanášanie môže urýchľovať aj častá jazda na krátke vzdialenosti, pri ktorej sa motor opakovane zohrieva zo studeného stavu. Rýchlosť tvorby usadenín však závisí od konštrukcie motora, jeho technického stavu a prevádzkových podmienok.
Karbón sa nemusí hromadiť iba na samotnom ventile. Usadeniny sa môžu vytvárať aj v sacom potrubí, kde obmedzujú prietok vzduchu do motora. Podrobnejšie tento problém vysvetľujeme na stránke čistenie sania motora.
Aké sú príznaky zaneseného alebo pokazeného EGR ventilu?
Prejavy poruchy závisia najmä od toho, či ventil zostal otvorený, zatvorený alebo sa pohybuje nesprávne.
EGR ventil zostal otvorený
Ak zostane EGR otvorený aj vtedy, keď ho riadiaca jednotka požaduje zatvoriť, do sania sa dostáva nadmerné množstvo výfukových plynov.
Motor potom nemusí mať správny pomer čerstvého vzduchu a recirkulovaných spalín. Vodič si môže všimnúť:
- kolísanie voľnobežných otáčok,
- trhanie pri rozjazde alebo zrýchľovaní,
- slabšiu reakciu na plynový pedál,
- zvýšenú tvorbu sadzí a dymivosť,
- v závažnejších prípadoch zhasínanie motora.
Podobné prejavy však vznikajú aj pri poruchách vstrekovania, netesnostiach sania alebo nesprávnom meraní množstva vzduchu.
EGR ventil zostal zatvorený alebo sa neotvára dostatočne
Ak ventil neprepúšťa požadované množstvo spalín, systém nedokáže správne regulovať tvorbu NOx.
Pri niektorých vozidlách sa rozsvieti kontrolka motora a do pamäte riadiacej jednotky sa uloží chybový kód. Samotný chod motora pritom môže zostať takmer nezmenený.
Nedostatočný prietok EGR nemusí spôsobovať len karbón. Príčinou môže byť aj poškodené podtlakové vedenie, chybný ovládací prvok, elektrická porucha alebo nesprávne údaje zo snímačov.
Ktoré príznaky pomáhajú pri hľadaní poruchy?
| Prejav vozidla | Možná súvislosť s EGR | Čo treba ešte preveriť |
|---|---|---|
| Kolísanie voľnobehu | EGR zostáva otvorený v nevhodnom režime | Vstrekovanie, prívod vzduchu, snímače |
| Strata výkonu | Nesprávna činnosť ventilu alebo regulácie | Turbo, plniaci tlak, sanie, DPF |
| Čierny dym | Pri niektorých poruchách EGR môže vznikať viac sadzí | Vstrekovače, prívod vzduchu, preplňovanie a stav DPF |
| Kontrolka motora | Riadiaca jednotka zaznamenala odchýlku v systéme | Chybové kódy, ovládanie EGR, aktuálne hodnoty |
| Častá regenerácia DPF | Nepriama súvislosť pri zvýšenej tvorbe sadzí | Zaťaženie DPF, snímače, vstrekovanie a podmienky regenerácie |
Čierny dym pritom nemusí byť viditeľný ani pri zvýšenej tvorbe sadzí, ak je vozidlo vybavené funkčným DPF. Preto nemožno stav EGR posudzovať iba podľa dymivosti.
Môže pokazený EGR spôsobovať problémy s DPF?
Áno. Záleží však na tom, akým spôsobom EGR zlyháva.
Ak zostáva ventil nadmerne otvorený, môže pri niektorých prevádzkových režimoch zhoršiť spaľovanie a zvýšiť tvorbu sadzí. DPF potom zachytáva väčšie množstvo pevných častíc.
Ak sa zároveň regenerácie nedokončujú, zaťaženie filtra môže postupne rásť.
Iná situácia nastáva pri EGR, ktorý zostal zatvorený. Takáto porucha môže mať výraznejší vplyv na emisie NOx než na tvorbu sadzí. Samotná chyba EGR preto ešte neznamená, že je DPF zanesený.
Prečo sa DPF regeneruje príliš často?
Pri regenerácii si vodič môže všimnúť vyššie voľnobežné otáčky, zmenený zvuk motora alebo ventilátor, ktorý zostáva zapnutý aj po zastavení.
Ak sa tieto prejavy opakujú nezvyčajne často, treba preveriť viacero možností:
- Motor produkuje nadmerné množstvo sadzí v dôsledku poruchy vstrekovania, EGR, turba alebo sania.
- Regenerácie sa opakovane prerušujú, napríklad pri krátkych mestských jazdách.
- Snímač diferenčného tlaku alebo jeho vedenie poskytuje nesprávne údaje.
- Filter obsahuje nadmerné množstvo nehorľavého popola alebo je poškodený.
- Regenerácii bráni iná aktívna porucha motora či emisného systému.
Ak sa vyčistí iba filter a príčina nadmernej tvorby sadzí zostane, problém sa môže vrátiť.
Pri opakovaných regeneráciách preto nestačí automaticky objednať čistenie DPF filtra. Najskôr treba zistiť, či je problém v samotnom filtri, jeho snímačoch alebo v činnosti motora.
Čo ukáže diagnostika EGR a DPF?
Pri podozrení na EGR alebo DPF nestačí prečítať jeden chybový kód. Potrebné je porovnať informácie riadiacej jednotky so správaním motora a podľa výsledkov skontrolovať príslušné komponenty.
1. Chybové kódy motora
Pri problémoch s recirkuláciou spalín sa môžu objaviť napríklad:
- P0401 – nedostatočný prietok recirkulovaných výfukových plynov.
- P0402 – nadmerný prietok recirkulovaných výfukových plynov.
Kód P0401 však automaticky neznamená, že je EGR zanesený. Odchýlku môže spôsobiť aj chyba ovládania, netesnosť alebo nesprávne údaje zo snímača množstva nasávaného vzduchu.
Chybový kód teda pomáha určiť oblasť, ktorú treba skontrolovať. Sám osebe ešte nepotvrdzuje poškodenie konkrétneho dielu.
2. Požadovaná a skutočná činnosť EGR
Podľa typu vozidla a možností diagnostiky sa kontroluje poloha ventilu, jeho ovládanie alebo hodnoty, ktoré nepriamo vypovedajú o prietoku recirkulovaných spalín.
Dôležité je, či systém reaguje podľa požiadaviek riadiacej jednotky. Ak sa namerané hodnoty nezhodujú s očakávanou činnosťou, treba preveriť ventil, jeho ovládanie a súvisiace komponenty.
3. Údaje zo snímačov MAF a MAP
MAF poskytuje informácie o množstve nasávaného vzduchu, MAP o tlaku v sacom systéme.
Tieto údaje pomáhajú posúdiť, či motor dostáva požadované množstvo vzduchu a či regulácia sania a EGR pracuje správne.
Odchýlka pritom nemusí znamenať chybný snímač. Príčinou môže byť aj netesnosť, problém s preplňovaním alebo nesprávne fungujúci EGR.
4. Diferenčný tlak a zaťaženie DPF
Pri kontrole DPF sa sleduje rozdiel tlakov pred filtrom a za ním, spravidla pomocou snímača diferenčného tlaku.
Hodnoty treba posudzovať pri konkrétnych otáčkach a prevádzkových podmienkach. Samotný údaj bez porovnania s parametrami daného motora nestačí na spoľahlivé posúdenie stavu filtra.
Preveriť treba aj snímač a jeho tlakové vedenie, pretože nesprávne meranie môže vyvolať podozrenie na zanesený DPF.
5. Priebeh regenerácií
Ak to diagnostika vozidla umožňuje, kontrolujú sa údaje o vypočítanom zaťažení filtra, teplotách, predchádzajúcich regeneráciách a ich úspešnosti.
Dôležitý je rozdiel medzi filtrom, ktorý zachytáva priveľa sadzí, a filtrom, ktorý sa nedokáže úspešne regenerovať.
Tieto situácie môžu vyžadovať odlišný servisný postup.
6. Súvisiace časti motora
Pri nejasnej príčine sa kontroluje aj tesnosť sania, podtlakové vedenie, vstrekovanie, regulácia turba a snímače ovplyvňujúce spaľovanie.
Pohľad odborníka
„Keď auto stráca výkon, trhá alebo má problém s regeneráciou DPF, neznamená to automaticky, že treba čistiť EGR alebo meniť filter. Pri diagnostike sa pozeráme nielen na chybové kódy, ale aj na živé údaje z motora. Tie nám pomáhajú zistiť, kde je skutočný problém. Naším cieľom nie je zbytočne meniť diely, ale odstrániť príčinu poruchy, aby sa problém nevracal.“
— Peter Štefanko, Autoservis Štefanko, Žilina
Kedy pomôže čistenie EGR a kedy je potrebná oprava?
Čistenie má zmysel najmä vtedy, keď karbónové usadeniny obmedzujú prietok spalín alebo pohyb inak funkčného ventilu.
Pri miernom zanesení môže podľa konštrukcie systému pomôcť vhodný chemický postup. Silné nánosy často vyžadujú demontáž ventilu a mechanické odstránenie usadenín.
Ak je výrazne zanesené aj sacie potrubie, vyčistenie samotného EGR nemusí obnoviť správny prietok.
Poškodený elektrický pohon, snímač polohy alebo vnútorný mechanizmus sa však čistením neopraví.
| Výsledok diagnostiky | Vhodný ďalší postup |
|---|---|
| Karbón bráni pohybu funkčného EGR | Cielené čistenie a následná kontrola činnosti |
| Poškodený pohon, snímač alebo mechanizmus | Oprava alebo výmena podľa typu ventilu |
| Nesprávne elektrické alebo podtlakové ovládanie | Kontrola napájania, vedenia a ovládacích prvkov |
| Nadmerne zaťažený DPF | Diagnostika filtra a príčiny zanášania |
| EGR je znečistený, ale jeho porucha sa nepotvrdila | Hľadanie skutočnej príčiny príznakov pred rozhodnutím o čistení |
Ani vodíková dekarbonizácia či univerzálny čistiaci prípravok nedokážu opraviť poškodený pohon alebo elektroniku EGR.
Pri silnom zanesení navyše čistenie bez demontáže nemusí odstrániť usadeniny, ktoré mechanicky obmedzujú pohyb ventilu. Viac o možnostiach odstraňovania karbónových nánosov nájdete na stránke dekarbonizácia motora.
Čo robiť, keď auto stráca výkon alebo svieti kontrolka motora?
Ak auto zatiaľ jazdí normálne a objavili sa len mierne príznaky, všimnite si okolnosti, za ktorých vznikajú.
Pre mechanika je užitočné vedieť, či motor trhá za studena, pri rozjazde, na voľnobehu alebo až pri vyššom zaťažení. Pomôže aj informácia o tom, či sa problém objavil po tankovaní, oprave alebo počas opakovanej regenerácie DPF.
Ak motor výrazne stráca výkon, opakovane trhá alebo často nedokončí regeneráciu DPF, objednajte vozidlo na diagnostiku. Pokračovanie v jazde bez odstránenia príčiny môže pri niektorých poruchách zhoršiť stav ďalších komponentov.
Pri prudkej strate výkonu, prehrievaní, nezvyčajnom klepaní motora alebo blikajúcej kontrolke motora zastavte na bezpečnom mieste. Ak nie je bezpečné pokračovať v jazde, zabezpečte odbornú pomoc.
Bez znalosti príčiny neskúšajte nútenú regeneráciu DPF ani opakované mazanie chybových kódov.
Ani dlhšia jazda po diaľnici nie je univerzálnym riešením. Ak regenerácii bráni aktívna porucha motora, samotná jazda ju neodstráni.
Ako obmedziť zanášanie EGR a DPF?
Tvorbe usadenín v dieselovom motore sa nedá úplne zabrániť. Ich množstvo však ovplyvňuje technický stav motora, údržba a spôsob používania vozidla.
Základom je používať motorový olej so schválením výrobcu, dodržiavať servisné intervaly a riešiť poruchy vstrekovania či zvýšenú spotrebu oleja.
Pri autách používaných prevažne na krátke mestské trasy môže byť problémom aj nedokončená regenerácia DPF. Dlhšia jazda so správne zahriatym motorom môže pomôcť vytvoriť vhodné podmienky na regeneráciu, ak je vozidlo technicky v poriadku a takýto postup zodpovedá odporúčaniam výrobcu.
Pre všetky dieselové motory však neexistuje jeden univerzálny interval čistenia EGR. O potrebe zásahu by mal rozhodovať skutočný stav systému.
Ak sa karbónové usadeniny vracajú nezvyčajne rýchlo, treba preveriť príčinu ich vzniku. Opakované čistenie bez odstránenia problému so spaľovaním alebo iným komponentom môže priniesť iba dočasný výsledok.
Ako zistiť, či váš diesel potrebuje čistenie EGR alebo DPF?
Pri trhaní, strate výkonu alebo častých regeneráciách DPF je dôležité zistiť, ktorá časť systému nepracuje správne.
Ak je EGR mechanicky zanesený, môže pomôcť čistenie. Ak má poškodený pohon alebo snímač, potrebná môže byť oprava či výmena. Pri podozrení na DPF sa posudzuje zaťaženie filtra, priebeh regenerácií a stav súvisiacich komponentov.
